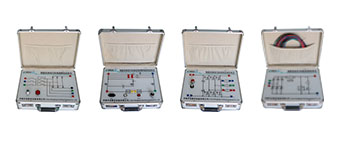

智能化电动汽车电机系统实验卡
来源：发布时间：2021-03-30 13:39:30
装置组成要求：
1、 整流器实验卡 2、 逆变器实验卡 3、 电机实验卡 4、 “变频器驱动”交互式多媒体课程软件 5、 “同步电机”交互式多媒体课程软件 6、 “混合动力汽车驱动”交互式多媒体课程软件
（一） 整流器实验卡
1、实验卡尺寸：大约 160 x 100 mm (长 x 宽)
2、基于微控制器的 PWM 模块
3、输入电压：最高 3x 14 V, 50- 60 Hz
4、输出电压：最高 50 V
5、输出电流：最大 1 A
6、可通过 LED 灯指示 MOSFET 的开关状态
（二）逆变器实验卡
1、实验卡尺寸：大约 160 x 100 mm (长 x 宽)
2、采用控制功率半导体的现代微控制器
3、带有 6 个 MOS-FET 晶体管的电压链路
4、可同时测量电流和电压的多路复用器
5、最高链路电压：48 V
6、最大输出电流：1 A
7、脉宽调制(PWM)频率：244 Hz, 900 Hz, 7.8 kHz
（三）电机实验卡
1、实验卡尺寸：大约 160 x 100 mm (长 x 宽)
2、定子：两极，端部带有 3 个绕组和 2mm 插座
3、绕组电阻(200C)：20 ohms
4、三角形/星形连接额定电压：3 x 12 V / 21 V
5、额定频率：50 Hz
6、三角形/星形连接额定电流：3 x 0.73 A / 0.42 A
7、功率因数(cos phi)：0.8
8、电容：100 µF
9、温度传感器：KTY84-150
10、最高速度（短时间）：3000 (4500) rpm
11、转子：3 个(鼠笼式、永磁体和单项绕组式各一个)
（四）“电机实验卡”单独配合实验器，借助“同步电机”交互式多媒体课程软件可实 现以下教学功能：
1、电磁感应的原理
2、异步电机的结构、关键元件、工作原理和功能
3、三相变压器的原理、线电压和相电压测量
4、三相星形和三角形接线
5、三相电机的等效电路
6、三相电机的改进等效电路
7、定子测量
8、电容电动机（斯坦梅茨电路）工作原理
9、运动电机的绕组温度测量
10、故障模拟
（五）三张实验卡一起配合实验器，借助“变频器驱动”交互式多媒体课程软件可实现 以下教学功能：
1、变频器的设计和工作原理
2、单项电源电压的产生
3、三项电源电压的产生
4、三相电机和变频器的工作过程
5、V/f 特性和升压
6、优化速度控制
7、速度斜坡
8、87 赫兹技术简介
9、制动斩波器的设计和功能介绍
（六）三张实验卡一起配合实验器，借助“混合动力汽车驱动”交互式多媒体课程软件 可实现以下教学功能：
1、混合动力汽车的维修操作安全规定
2、高电压电池及冷却
3、混合动力汽车的车载网络
4、驱动配置：各种不同驱动方式的差别（串联和并联混动系统、混联混动）
5、混合动力汽车的不同工作模式
6、混合动力汽车电力驱动的结构和工作过程
7、混合动力汽车的控制装置
8、制动能量回收系统的工作原理
